Was ist das Artec Metrologie-Kit?
Ein optisches 3D-Koordinatenmesssystem für hochpräzise industrielle Anwendungen – denken Sie etwa an Verformungsanalyse, Prüfung, Inspektion. Das Metrologie-Kit ist flexibel genug, um sich in Ihren Arbeitsablauf integrieren zu lassen, es liefert perfekte Ergebnisse, sowohl in Ihrer Werkstatt als auch im Freien, und ist mit den wichtigsten Softwareprogrammen wie Control X und PolyWorks kompatibel.
Das Metrologie-Kit kann als eigenständige optische Messlösung oder als Referenzierungswerkzeug für eine noch höhere 3D-Scangenauigkeit über eine größere Entfernung eingesetzt werden. Mit dem Metrologie-Kit-Plugin erhalten Sie die gesamten Abläufe für 3D-Scan und Photogrammetrie direkt in Artec Studio.
DAkkS-zertifizierte optische 6DoF-Messung
Komplettes optisches Koordinatenmesssystem mit einer Genauigkeit von bis zu 2 Mikrometern. Kameraauflösung von bis zu 30,3 Megapixeln, 28-mm-Weitwinkelobjektiv, Messmarken, Adapter und Maßstäbe.
Überall einsetzbar
Das gesamte Kit passt in einen robusten, tragbaren Koffer, und mit der dynamischen Referenzierung können Sie Objekte in Bewegung erfassen – perfekt etwa für Baustellen, auf denen der Einsatz herkömmlicher Messmaschinen und anderer 3D-Messwerkzeuge unpraktisch ist.
Kompatibel mit verschiedener Software
Das Artec Metrology Kit ist mit branchenführenden Softwarelösungen wie Geomagic Control X, PolyWorks und noch vielen anderen kompatibel.
Inspektion
Der Einsatz eines hochpräzisen optischen Koordinatenmesssystems macht die Inspektion von Objekten wie Flugzeugkomponenten, Schiffen und Windkraftanlagen zu einem sicheren und unkomplizierten Prozess.
Hohe Präzision für volles Vertrauen
Erhalten Sie wesentlich präzisere Datensätze und führen Sie zuverlässig Inspektionen in Anwendungsfällen mit hohen Anforderungen an die Wiederholgenauigkeit durch.
Integrieren Sie Photogrammetriedaten in Ihren eigenen Arbeitsablauf
Verwenden Sie die Daten des Metrologie-Kits in Ihrem eigenen Arbeitsablauf, um Vergleiche mit 3D-Polygonnetzen und CAD-Objekten durchzuführen und hochpräzise Abstandsmessungen vorzunehmen.
Aufrechterhaltung der Präzision in instabilen Umgebungen
Genaue Messungen, die strenge Anforderungen an die Wiederholbarkeit erfüllen, können während fast jedes Produktionsschritts durchgeführt werden – auch wenn das Teil in Bewegung ist. Zum Beispiel auf einer hydraulischen Rampe.
Verformungsanalyse
Nutzen Sie diese optische Messlösung, um die Verformungseigenschaften von Materialien unter verschiedenen Umgebungsbedingungen und Belastungen – Prozesse, bei denen eine kurze Messzeit entscheidend ist – zu analysieren. Das Metrologie-Kit eignet sich hervorragend für die Analyse geometrischer Veränderungen etwa bei Lagertanks, Fahrzeugkomponenten oder Designprototypen.
Kurze Messzeit
Arbeiten Sie bequem in anspruchsvollen Prüfumgebungen wie Klimakammern, wo sehr kurze Erfassungszeiten entscheidend sind, wobei zuverlässige Präzision und hochgenaue Datensätze ebenfalls nicht vernachlässigt werden dürfen.
Bequemer Arbeitsablauf
Der einfache Arbeitsablauf des Metrologie-Kits ist besonders wichtig bei einer großen Anzahl von Messpunkten, wie sie für Verformungsanalyse typisch sind, sowie unter extremen Arbeitsbedingungen wie bei hohen Temperaturen und Feuchtigkeit.
Tragbar und flexibel
Die Tragbarkeit und Nutzerfreundlichkeit des Metrologie-Kits ermöglicht das Arbeiten in für Klimakammern oft charakteristischen engen Räumen.
Referenzierung für 3D-Scans
Kombinieren Sie die dichte Punktwolke eines metrologischen 3D-Scanners mit der hohen Präzision der optischen Messungen des Kits, um die Möglichkeiten von Scannern für kleine bis mittelgroße Objekte zu erweitern. Sie können das Beste aus beiden Welten nutzen, indem Sie eine hohe Auflösung für kleinere Elemente innerhalb großer Objekte erhalten und diese zugleich vollständig mit minimalen kumulierten Fehlern und hoher volumetrischer Genauigkeit erfassen.
Höhere Genauigkeit auf die Distanz
Das Metrologie-Kit erzeugt eine Punktwolke mit hoher volumetrischer Genauigkeit, die Sie als Referenz verwenden können, um auf die Distanz hervorragende 3D-Scannergebnisse zu erhalten, auch wenn Sie keinen 3D-Scanner für die Messung verwenden.
Vereinfachter Arbeitsablauf
Ein vollständiger, in sich geschlossener Arbeitsablauf von der Signalisierung bis zur Berichterstellung sorgt für einen nahtlosen Messprozess und integriert die gesamte photogrammetrische Prozesskette in einer einzigen Umgebung.
Erhöhen Sie die Reichweite von kleineren Scannern
Mit Scannern mit relativ kleinem Sichtfeld können Sie bedeutend größere Objekte genau erfassen. Das bedeutet, dass Sie kleine Details erfassen und gleichzeitig eine sehr hohe volumetrische Genauigkeit von bis zu 0,015 mm + 0,015 mm/m beibehalten können.
Industrielle Anwendungen
Ein ISO-zertifiziertes deutsches Offshore- und Meerestechnikunternehmen führt häufig Vermessungen und Inspektionen von Flanschen auf Offshore-Baustellen in der Nord- und Ostsee durch.
Automobilbranche
Ein großer Automobilhersteller in Deutschland nutzte das Metrologie-Kit in der Qualitätskontrolle, um die Positionen der Schweißbolzen an jedem vierten Fahrgestell in einer Produktionslinie zu analysieren. Die Ergebnisse wurden zur Programmierung des Schweißroboters verwendet.
Forschung und Entwicklung
Im Rahmen von Tests und Forschungen zum autonomen Fahren setzen große Automobilhersteller das Metrologie-Kit ein, um die Positionen von Sensoren an der Karosserie genau zu bestimmen und sie korrekt im Koordinatensystem des Fahrzeugs zu platzieren.
Luft- und Raumfahrt
Organisationen in den Bereichen Astronomie, Verteidigung und Raumfahrt in Großbritannien, Deutschland und Japan nutzen das Metrologie-Kit für hochpräzise Anwendungen. Eine Verformungsanalyse wurde an den Haupt- und Unterpaneelsystemen dieser großen Satellitenantenne, die in verschiedenen Winkeln geneigt wurde, vorgenommen.
Holen Sie das Beste aus Ihrem Metrologie-Kit
Wählen Sie die Option, die Ihren Anforderungen entspricht
Das Artec Metrologie-Kit ist in zwei Versionen erhältlich. Die Einstiegs-Version ist für weniger anspruchsvolle technische Anwendungen konzipiert, während die Profi-Version eine höhere Genauigkeit bietet und die Photogrammetrie in anspruchsvolleren Umgebungen erleichtern soll.
Haben Sie eine Frage?
-
Wofür wird das Artec Metrologie-Kit verwendet?
Das Metrologie-Kit ist ein optisches Koordinatenmesssystem, das hauptsächlich für verschiedene Arten der Inspektion (Rundheits-, Blech- und Befestigungsprüfung) und Analyse (Deformationsanalyse, Toleranzanalyse, 3D-Prozessanalyse) sowie zur Referenzierung für andere Messsysteme verwendet wird. Es kann auch zur Ausrichtung von Teilen, zum CAD-Vergleich und für optische Messungen zu anderen Zwecken verwendet werden.
-
Wie sieht der allgemeine Arbeitsablauf mit dem Artec Metrologie-Kit aus?
Die Arbeit mit dem Artec Metrologie-Kit beginnt mit der Vorbereitung des Objekts unter Zuhilfenahme von Zielmarken, Referenzstäben und anderem Zubehör, das für die Messungen benötigt wird. Danach folgen die Erfassung, Übertragung und Verarbeitung des Bildes und die Berechnung der 3D-Koordinaten zur Erzeugung einer Punktwolke.
-
In welchen Branchen wird das Artec Metrologie-Kit eingesetzt?
Da Verfahren wie Reverse Engineering und Inspektion in so zahlreichen Prozessen vorkommen, ist der Einsatz von optischen Systemen wie dem Artec Metrologie-Kit branchenübergreifend relevant. Das Metrologie-Kit wird generell in der Industrie, in der Luft- und Raumfahrt, im Automobilbau, in der Windenergie, im Eisenbahnbau und in noch vielen weiteren Bereichen eingesetzt.
-
Welche Kameraeinstellungen beeinflussen die Leistung des Artec Metrologie-Kit?
Das Artec Metrology Kit wird mit den relevanten, für Sie vorkonfigurierten Einstellungen geliefert. Dazu gehören Fokus, Blende, ISO, Blitzempfindlichkeit und Belichtungszeit. Das Messsystem ist entsprechend diesen Einstellungen kalibriert. Um sicherzustellen, dass alles wie vorgesehen funktioniert, wird empfohlen, die Werkseinstellungen nicht zu verändern, da dies die Genauigkeit beeinträchtigen könnte. Weitere Informationen finden Sie auf der Support-Seite.
-
Kann das Artec Metrologie-Kit als Ersatz für einen metrologichen 3D-Scanner verwendet werden?
Das Artec Metrologie-Kit liefert auf die Distanz sehr genaue Messungen. Es erzeugt jedoch keine dichten Punktwolken, wie es 3D-Scanner tun. Je nach Anwendungsfall sollten Sie als das eine oder das andere, oder aber einen kombinierten Arbeitsablauf, verwenden.
Ihre optimale 3D-Scanlösung
Finden Sie das Gerät, das Ihren Anforderungen am besten entspricht, egal ob Sie winzige Teile oder große Maschinen prüfen.
Nutzerfreundlicher tragbarer 3D-Laserscanner mit integriertem Touchscreen und intuitiver Benutzeroberfläche für ein müheloses 3D-Scannen.
| Scanner-Typ | Handgeführt |
|
Objektgröße
Typische Objektgrößen
XS: <5 cm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm |
M, L |
| Genauigkeit | bis 0,1 mm |
| Auflösung | bis 0,2 mm |
Dieser industrielle 3D-Scanner ohne Zielmarken wurde für das Scannen mit hoher Auflösung und perfekten Farben entwickelt. Er erfasst komplexe Geometrien und scharfe Kanten.
| Scanner-Typ | Handgeführt |
|
Objektgröße
Typische Objektgrößen
XS: <5 cm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm |
S, M |
| 3D-Punktgenauigkeit, bis zu | 0,05 mm |
| 3D-Auflösung, bis zu | 0,05 mm |
Dieser leichte, robuste Laser-Handscanner wurde für die industrielle Messtechnik entwickelt. Er erfasst schwierige Oberflächen mit metrologischer Genauigkeit und Wiederholbarkeit.
| Scanner-Typ | Handgeführt |
|
Objektgröße
Typische Objektgrößen
XS: <5 cm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm |
S, M, L |
| 3D-Punktgenauigkeit, bis zu | 0,02 mm |
| 3D-Auflösung, bis zu | 0,02 mm |
Leistungsstarker 3D-Laserscanner mit großer Reichweite für die präzise Erfassung von großen Objekten und Szenen mit bemerkenswerter Geschwindigkeit und hoher Genauigkeit.
| Scanner-Typ | Große Reichweite |
|
Objektgröße
Typische Objektgrößen
XS: <5 cm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm |
L, XL |
| 3D-Punktgenauigkeit, bis zu | 1,9 mm aus 10 m |
| Auflösung | 3 / 6 / 12 mm aus 10 m |
Ein stationärer 3D-Scanner mit metrologischer Genauigkeit von 5 Mikrometern und automatisierter Bedienung per Knopfdruck.
| Scanner-Typ | Desktop |
|
Objektgröße
Typische Objektgrößen:
XS: <5 cm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm |
S, XS |
| Genauigkeit | 0.005 mm |
| Auflösung | 40 Mikrometer |
Unser meistverkaufter 3D-Scanner mit strukturiertem Licht. Schnell, vielseitig und genau.
| Scanner-Typ | Handgeführt |
|
Objektgröße
Typische Objektgrößen:
XS: <5 cm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm |
M, L |
| Genauigkeit | bis 0,1 mm |
| Auflösung | bis 0,2 mm |
Kombinieren Sie optische Messungen der Photogrammetrie mit dem 3D-Scannen
Feine Details im richtigen Maßstab
Die hohen Auflösungen kleinerer 3D-Scanner und die Distanzgenauigkeit der Photogrammetrie ermöglichen selbst bei großen Projekten eine hohe Detailgenauigkeit und messtechnische Präzision.
Ein einziger Arbeitsablauf
Importieren Sie Bilder, führen Sie die Registrierung durch, erzeugen Sie mehrere OBC-Punktwolken und arbeiten Sie mit diesen. Und kombinieren Sie Daten von verschiedenen Scannern, um in einem einzigen vollständig integrierten Arbeitsablauf ein endgültiges 3D-Modellzu erstellen.
Bis zu 14-mal höhere volumetrische Genauigkeit über 15 m
Die volumetrische Genauigkeit des Metrology Kits von 15 µm + 15 µm/m verbessert die Genauigkeit im Vergleich zur Verwendung eines 3D-Scanners – um das Dreifache bei einem 1-Meter-Scan, das 14-fache bei 15 m und sogar noch mehr bei größeren Objekten.

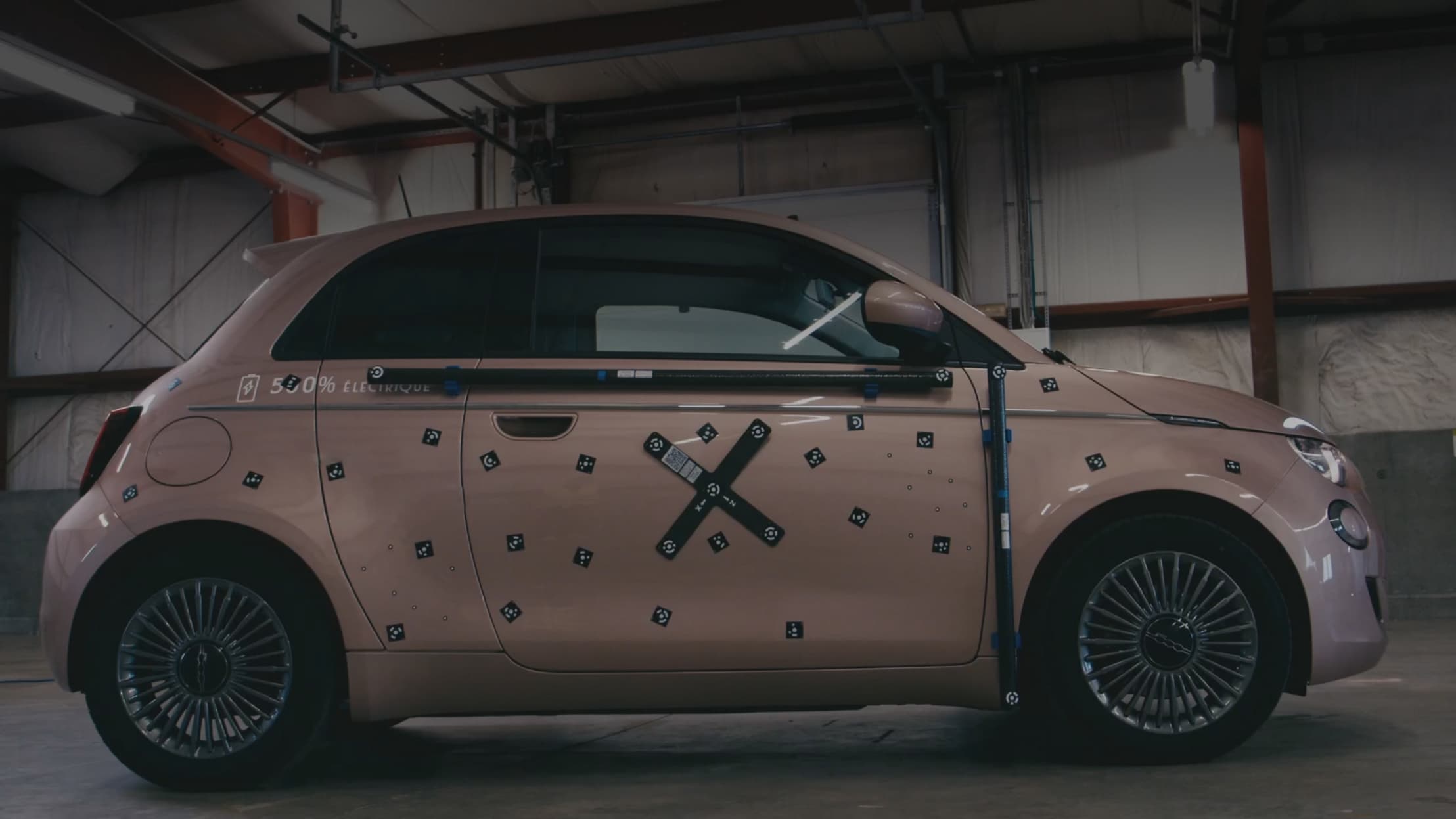

Verwendung des Artec Metrologie-Kit mit einem 3D-Scanner
Wählen Sie die Option, die Ihren Anforderungen entspricht
Das Artec Metrologie-Kit ist in zwei Versionen erhältlich. Die Einstiegs-Version ist für weniger anspruchsvolle technische Anwendungen konzipiert, während die Profi-Version eine höhere Genauigkeit bietet und die Photogrammetrie in anspruchsvolleren Umgebungen erleichtern soll.
Detaillierte technische Daten
| Artec Metrologie-Kit | Profi | Einstieg |
|---|
| Genauigkeit | ||
|---|---|---|
| Genauigkeit der Längenmessung | MPE* | 0,015 mm + 0,015 mm × Länge diagonal [m] | 0,025 mm + 0,025 mm × Länge diagonal [m] |
| Punktbezogene Messgenauigkeit | 0,002 mm + 0,005 mm/m (RMS) 0,003 mm + 0,007 mm/m (3 sigma) |
0,004 mm + 0,006 mm/m (RMS) 0,005 mm + 0,009 mm/m (3 sigma) |
*MPE (Maximum Permissible Error) des Längenmessfehlers, in Anlehnung an VDI/VDE 2634 Teil 1: definiert als die maximal zulässige Abweichung einer gemessenen Länge, die sich zwischen zwei mit photogrammetrischen Zielmarken gekennzeichneten Messpunkten im gesamten Messvolumen des Messobjekts befindet, unabhängig von Lage und Orientierung.
| Volumetrische Genauigkeit in Kombination mit 3D-Scannern | ||
|---|---|---|
| Artec Leo/Artec Eva | 0.115 mm + 0.015 mm/m | 0.125 mm + 0.025 mm/m |
| Artec Space Spider | 0.065 mm + 0.015 mm/m | 0.075 mm + 0.025 mm/m |
| Kamera | ||
|---|---|---|
| Sensoreinheit | Canon EOS R | Canon EOS 6D |
| Objektiv | 28 mm AICON metrisches Weitwinkelobjektiv | 28 mm AICON metrisches Weitwinkelobjektiv |
| Auflösung der Kamera | 30,3 Megapixel (6720 × 4480) | 20,2 Megapixel (5472 × 3648) |
| Sichtfeld (FoV) | 65 × 46° | 65 × 46° |
| Beleuchtung | Weißlicht-Blitz | Weißlicht-Blitz |
| Geschwindigkeit | Bis zu 8 Bilder pro Sekunde | Bis zu 4 Bilder pro Sekunde |
| Sucher | Dioptrie | Dioptrien |
| Drahtlose Datenübertragung | Optional | Nicht unterstützt |
| Stromzufuhr | Li-Ionen-Akku | Li-Ionen-Akku |
| Verpackung | ||
|---|---|---|
| Maße | 215 × 120 × 140 mm | 245 × 110 × 150 mm |
| Außenmaße der Transportkiste | 520 × 430 × 250 mm | 870 × 230 × 170 mm |
| Gewicht des Sensors | 1,7 kg / 3,7 lb. | 1,4 kg / 3 lb. |
| Gewicht der Transportkiste einschließlich System | Ca. 12 kg / 26,5 lb. | Ca. 7,7 kg / 17 lb. |
| Lagerung | Robuster Koffer mit Rollen | Robuster Koffer |
| Weitere Daten | ||
|---|---|---|
| Empfohlene Betriebstemperatur | +5 bis + 45 °C | +5 bis + 45 °C |
| Konformität | CE, RoHS | CE, RoHS |
| Kalibrierung und Zertifizierung | DAkkS-Zertifikat für das komplette Messsystem mit Skalenbalken und Sensor DAkkS-kalibrierte Maßstabsleisten: 1 × 1430 mm, 1 × 830 mm VDI 2634 Seite 1 zertifiziertes System |
DAkkS-Zertifikat für das komplette Messsystem mit Skalenbalken und Sensor Werkskalibrierter Maßstabskreuz 800 Opt. VDI 2634 Seite 1 zertifiziertes System |
